Montážní návod Rohr-Kamin

article preview

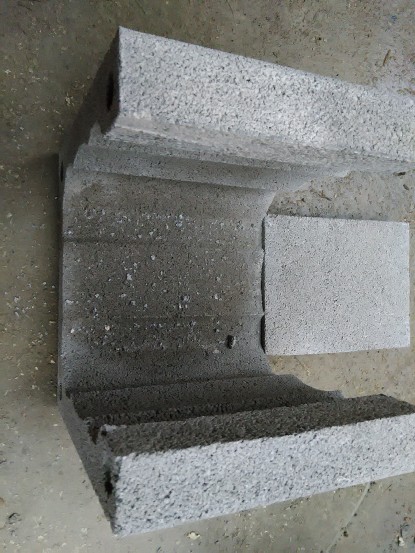

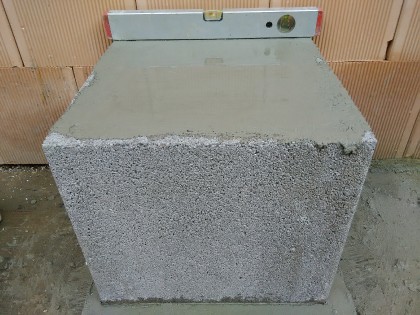

1. zalijeme první tvárnici celou betonem

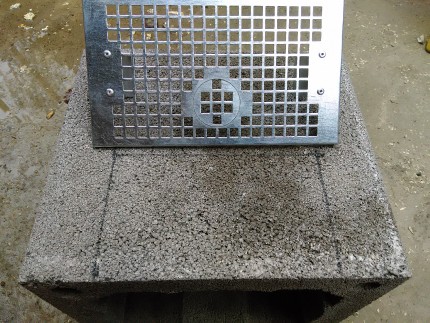

2. obkreslíme mřížku














 3. vyřízneme otvor pro mřížku,

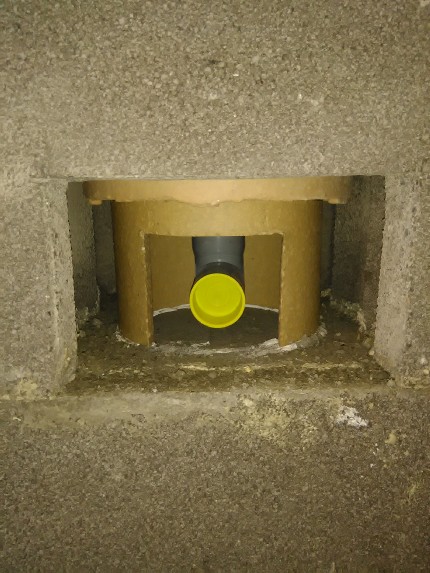

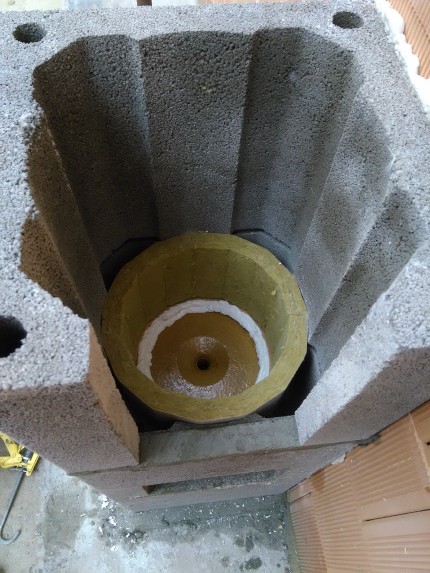

4. usadíme na maltu druhou tvárnici a přilepíme tmelem podstavec s vývodem

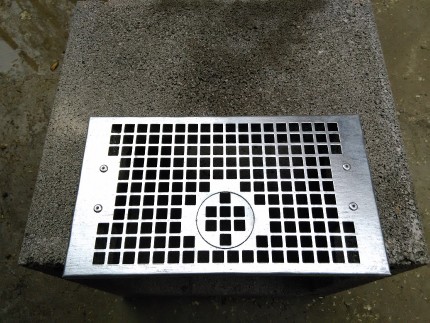

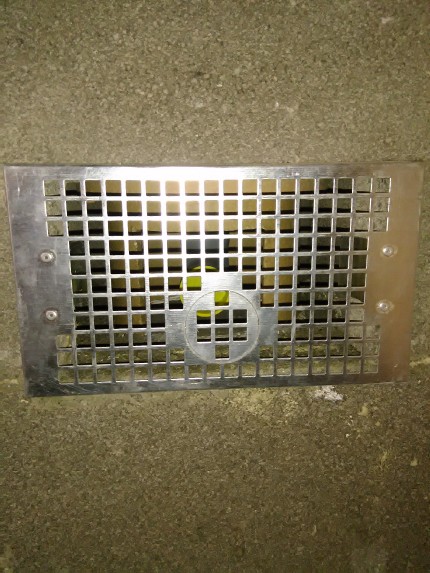

5. nasadíme mřížku

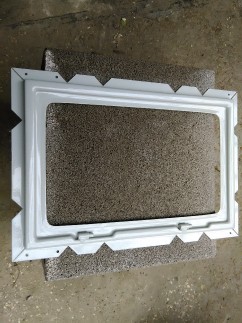

6. obkreslíme vnitřní rozměr rámu dvířek














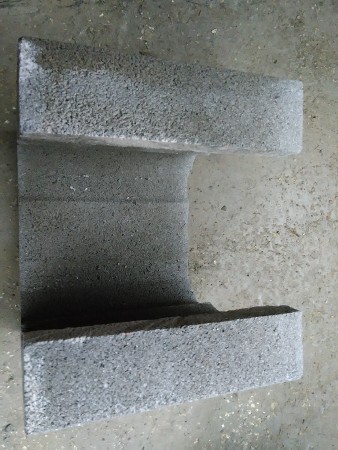

7. vyřízneme otvor

8. usadíme tvárnici s otvorem pro dvířka na maltu












9. rozřízneme 1ks vaty přesně napolovic 16,5cm

10. vložíme vatu za vložku dvířek
















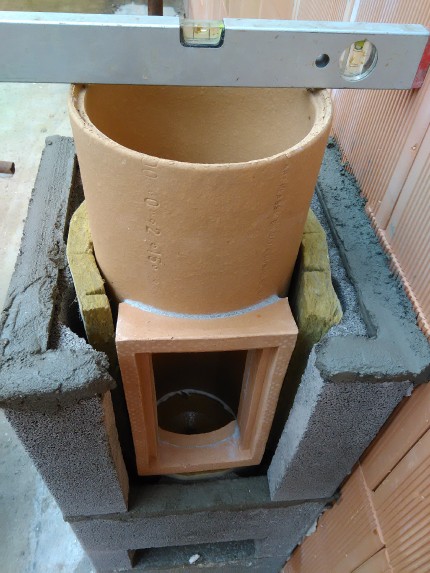

11. vložíme vložku pro dvířka

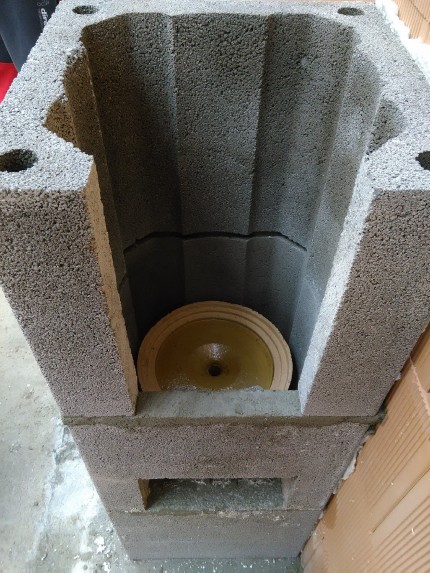

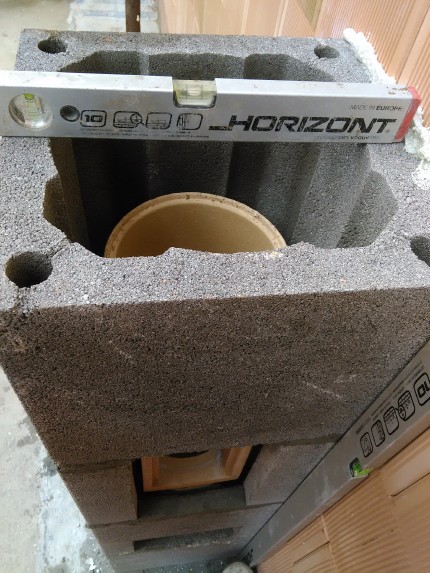

12. usadíme další tvárnici na maltu
















13. přiklepneme dvířka pomocích kalených hřebů

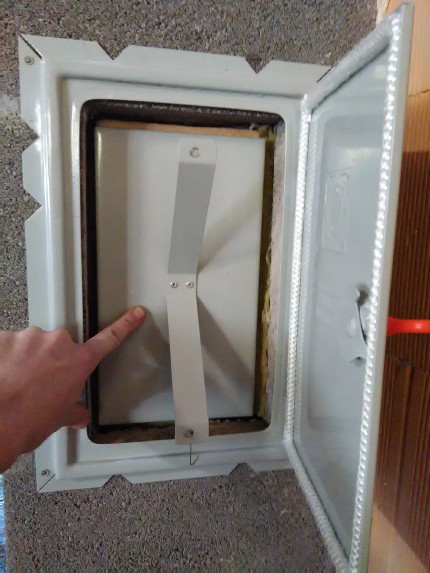

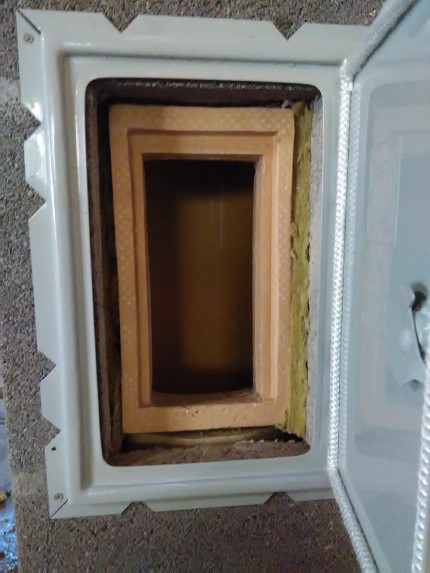

14. vložíme vnitřek dvířek a zavřeme dvířka

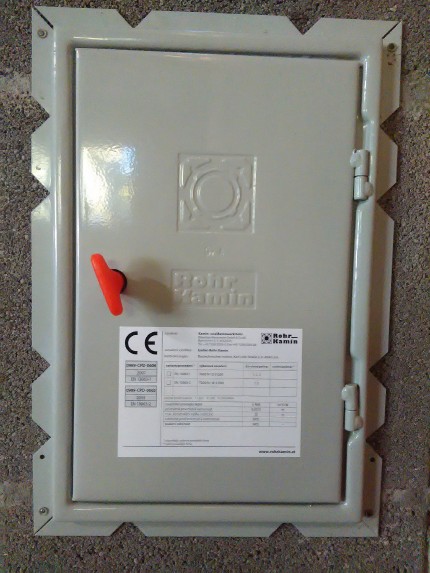

15. nalepíme identifikační štítek na dvířka

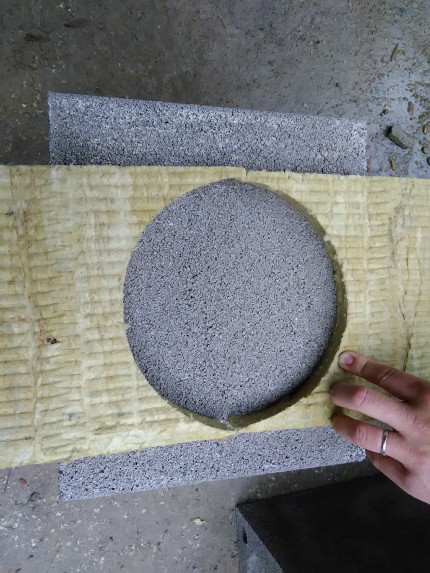

16. naznačíme otvor pro kouřovod dle vaty kouřovodu

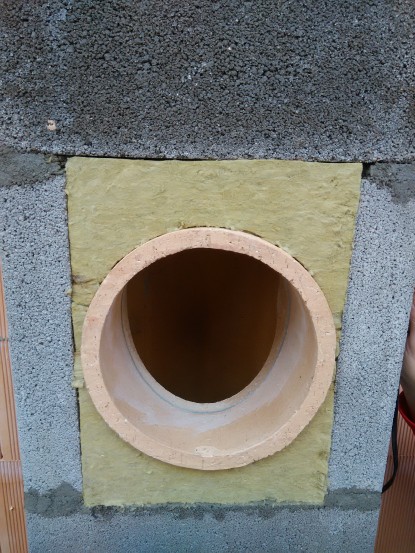

17. vyřízneme otvor

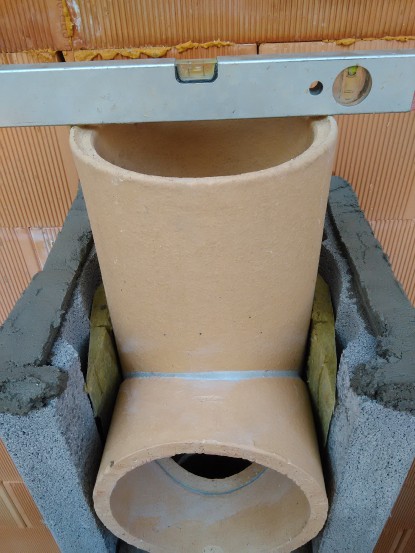

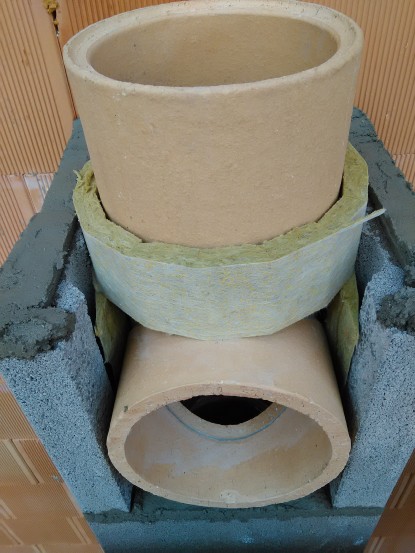

18. vložíme vaty a vložku pro kouřovod


















19. vatu rozřízneme na 16,5cm a dáme dolu i nahoru, vložíme čelní vatu s otvorem dbáme na vůli mezi vložkou a tvárnicí

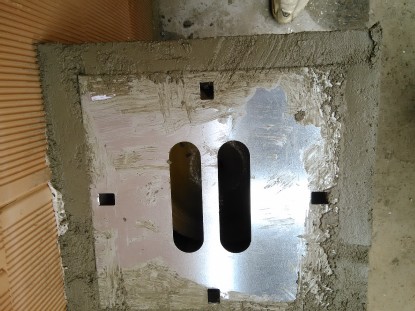

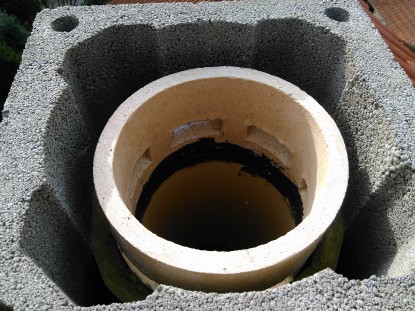

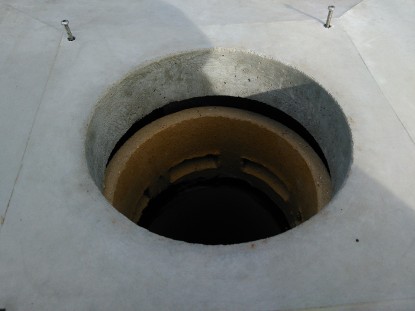

20. poslední vložka s otvory, musí být 4cm pod hranu tvárnice, seřízneme šamotovou vložku usadíme krycí desku a vyvrtáme otvory pro hmoždinky

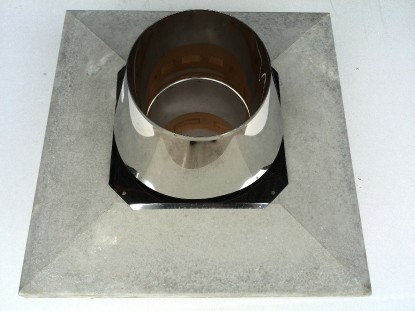

21. usadíme nerez vyústění a přišroubujeme   po celou dobu jsme požívali při maltování maltovací šablonu, aby malta nepadala mezi vložku a tvárnici. Hotovo!
